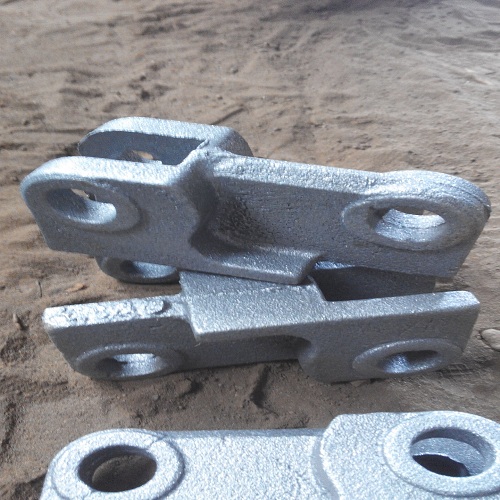

鱗片式爐排適用于蒸發量10~60t/h的鍋爐。其爐排面通常由4~12根互相平行的鏈條(類似自行車上的鏈條結構)組成。每根鏈條用鋤栓將若干個由大環、小環、墊圈、襯管等元件組成的鏈條串在一起。爐排片通過夾板組裝在鏈條上，前后交疊，相互緊貼，呈魚鱗狀。當爐排片行至尾部向下轉入空程以后，便依靠自重依次翻轉過來，倒掛在夾板上，能自動清除灰渣，并獲得冷卻。各相鄰鏈條之間，用拉桿與套管相連，使鏈條之間的距離保持不變。

鱗片式爐排的優點是：煤層與整個爐排面接觸，而鏈條不直接受熱，運行安全可靠；爐排間隙甚小，漏煤很少；爐排片較薄，冷卻條件好，能夠不停爐更換；由于鏈條為柔性結構，當主動軸上鏈輪的齒形略有參差時，能自行調整其松緊度，保持啃合良好。
