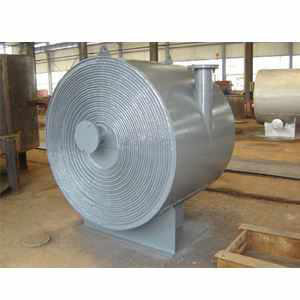

螺旋板換熱器分為可拆分螺旋板換熱器和不可拆分螺旋板換熱器。不可拆式螺旋板換熱器的結構比較簡單，螺旋通道的兩端全部焊死?？刹鹗铰菪鍝Q熱器.除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。中國普遍使用切向接管,它的流體阻力小,雜質容易被沖出。使用回轉支座比較方便，可使換熱器立放或臥放。換熱的A、B流體分別流過螺旋板的兩側，其中的一種流體沿螺旋通道由外向內，至中心出口流出；而另一種流體則沿螺旋通道由中心進口，由內向外流出。兩種流體呈純逆流方式流動。螺旋板換熱器最大結構尺寸為：板寬1800毫米，外徑1700毫米，傳熱面積250平方米，板與板之間的距離20毫米。允許最高操作壓力可達 2.5兆帕。工作溫度由選用的材料而定，材料大多用碳鋼、不銹鋼、鋁、銅和鈦。螺旋板換熱器的技術參數：公稱壓力Pg規定為0.6，1.0，1.6MPa. 允許工作溫度：碳鋼為-20℃～250℃，不銹鋼為-20℃～320℃。 選用設備時，應通過適當?shù)墓に囉?jì)算，使設備通道內的流體達到湍流狀態（一般液體流 速）1m/sec；氣體流速≥10m/sec。 設備可臥放或立放，但用于蒸汽冷凝時只能立放。 用于燒堿行業須進行整體熱處理，以消除應力。 可有立式，臥式，懸掛式三種安裝類型。 不銹鋼制不可拆螺旋板換熱器參數及安裝 公稱換熱面積(m2) 型號 通道距離 計算換熱面積(m2) 流速(1m/s)處理量 板寬H(m) 外徑DN(mm) H1(mm) L(mm) L1(mm) L2(mm) H2(mm) e(mm) 接管公稱直徑。
