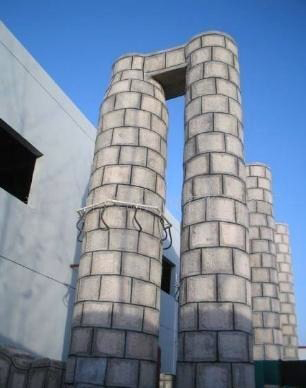

花崗巖水膜脫硫除塵器主要由文丘里管、主管、溢水槽、副筒等組成，其工作原理是：含塵氣流通過煙道進入文丘里管，在喉部的入口將水均勻地噴入煙氣中，高速的煙氣將水融化成細小的水滴。在這個過程煙氣中的灰料被濕潤使它的重量加大而有利于離心分離，在高速呈紊流狀態中，由于水滴與塵粒的差別較大，它們的速度差也太大，這樣，灰粒與水滴就發生了碰撞凝聚，尤其是粒經細小的灰粒可以被水滴水溶，這些都為灰料的分離做好充分準備，此后進入主筒。主筒是一個圓形筒體，水從除塵器上部的溢流槽進入主筒，使整個圓筒內壁形成一層水膜從上而下流動，煙氣由筒體下部切向進入，在筒體旋轉上升，含塵氣體在離心作用下始終與筒壁面得水膜發生摩擦，這樣含塵氣體被水膜濕潤，塵粒隨水流到除塵器底部，從排水口排走，在筒底部設有水封槽以防止煙氣從底部排出，除塵后的廢水由底部流入沉淀池，沉淀中可以循環使用。凈化后的氣體，通過主筒上部錐體部分進行脫硫水處理進入副筒后進行沉降，分離脫水后，凈化后的煙氣通過副筒下部排入引風機，完成整個工作過程。
